产品简介#

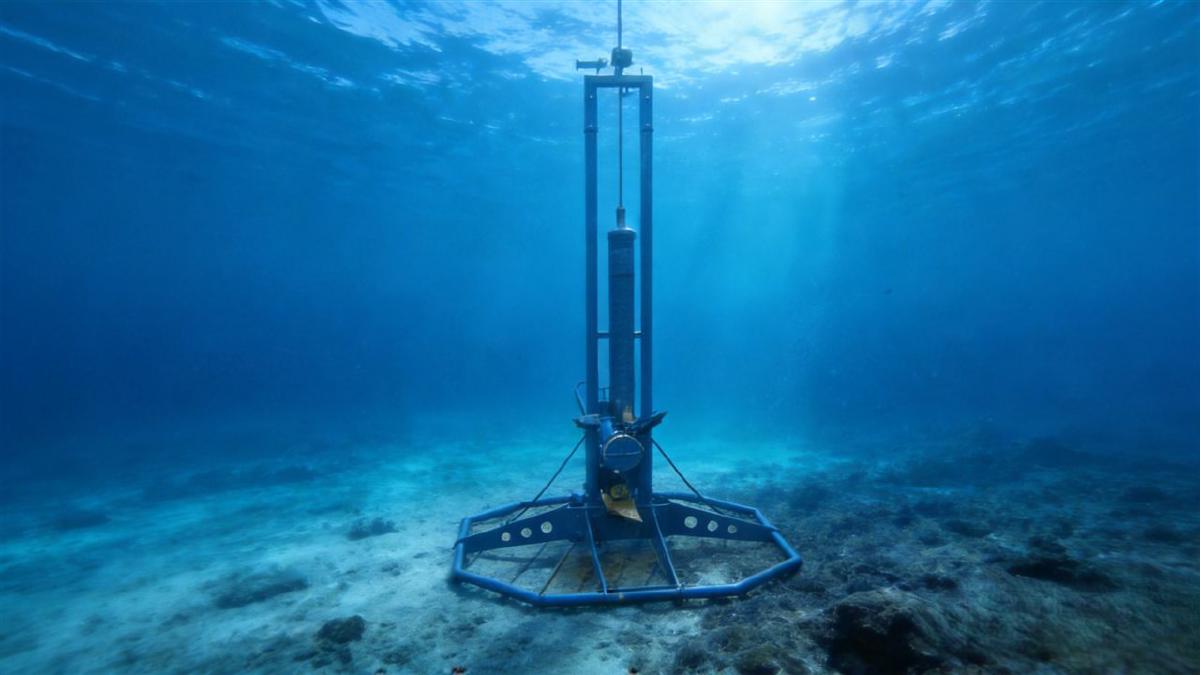

DDC-Z-3 型振动活塞取样器是针对纯砂、铁板砂、硬粘土等坚硬底质柱状取样而设计的一种专用取样设备。该设备沿袭了重力活塞取样器中的活塞技术、单向球阀门技术和分离式刀口技术，采用水密振动电机为动力，取样长度可达 3.6m，样品直径为 70mm，取样率高，操作简便。
样品可保存在 PVC 衬管中，用专用密封盖分段封存，而不必将其取出，以利于原状样的保存和后续室内分析测试。
广泛用于海洋沉积物调查、近海海底岩土工程勘察、海洋矿物调查、地球化学调查、物探底质验证调查、滨岸工程、地质填图、水坝淤积调查等领域。适用于以调查和工程勘察为目的、水深不大于 200m 的河流、湖泊、水库、港口和海洋等各类水域坚硬底质取样工作（纯砂、铁板砂、硬粘土等）。
产品结构与特征#
整机由以下 10 大核心部件组成，采用模块化结构设计，便于现场拆装与维护：
- 振动器 — 水密振动电机 7.5kW，380V/AC，50-60Hz，提供稳定动力
- 导向管 — 为取样管提供刚性导向，保证取样垂直度
- 取样管 — 无缝钢管 Ф89mm，σ=5.5-6mm，标准长度 4m（单根或多根以专用接头连接）
- 导向连接器 — 连接导向管与稳定底座，保证同轴精度
- 导管连接器 — 连接各段导向导管，适应不同水深工况
- 连接法兰 — 刚性连接各组件，承受下压力与振动力
- 稳定底座 — 最大直径 2.8m，触底稳定，防止侧向滑移
- 样管连接器 — 连接多段取样管，适配最长 3.6m 样品长度
- 刀口（活动花瓣式密封） — 分离式刀口，切割底质+样品自锁
- 活塞或单向球阀门 — 按底质情况选择使用，防止样品流失
规格参数#
| 参数类别 | 指标 |
|---|---|
| 外形尺寸 | 总长 4~7m；底座最大直径 2.8m |
| 振动器 | 7.5kW，380V/AC，50-60Hz，水密振动电机 |
| 适用水深 | 最大 200m（带 300m 中心带钢缆电缆，可定制更长） |
| 样品直径 | Ф70mm（实际柱状样品内径） |
| 取样衬管 | PVC 管 Ф75mm，壁厚 σ=2.3 或 2.5mm |
| 取样管材质 | 无缝钢管 Ф89mm，σ=5.5-6mm；单根标准 4m，多根可专用接头连接 |
| 电缆长度 | 中心带钢缆 300m（可按用户要求订制更长） |
| 仪器重量 | 最大约 800kg（可按实际情况增减底座配重） |
| 取样能力 | 最大取样长度 3.6m（坚硬底质），取样率高 |
| 典型底质 | 纯砂、铁板砂、硬粘土、密实砂质粉土等 |
适用场景#
- 海洋沉积物调查：近海、大陆架柱状沉积物长期监测（纯砂/硬粘土底质专项）
- 近海海底岩土工程勘察：海上风电、跨海大桥、海底管线、人工岛等工程前期底质采样验证
- 海洋矿物资源调查：砂矿、多金属结核、滨海砂矿资源勘查取样
- 地球化学调查与物探底质验证：地球化学剖面采样、地震剖面/浅地层剖面异常点的底质实物验证
- 滨岸工程、港口航道、水坝淤积调查：海岸侵蚀、港池淤积、水库坝前淤积厚度调查与采样
- 地质填图与河湖水库硬质底质调查：流域地质图补测、水库湖泊工程地质勘察取样
