产品简介#

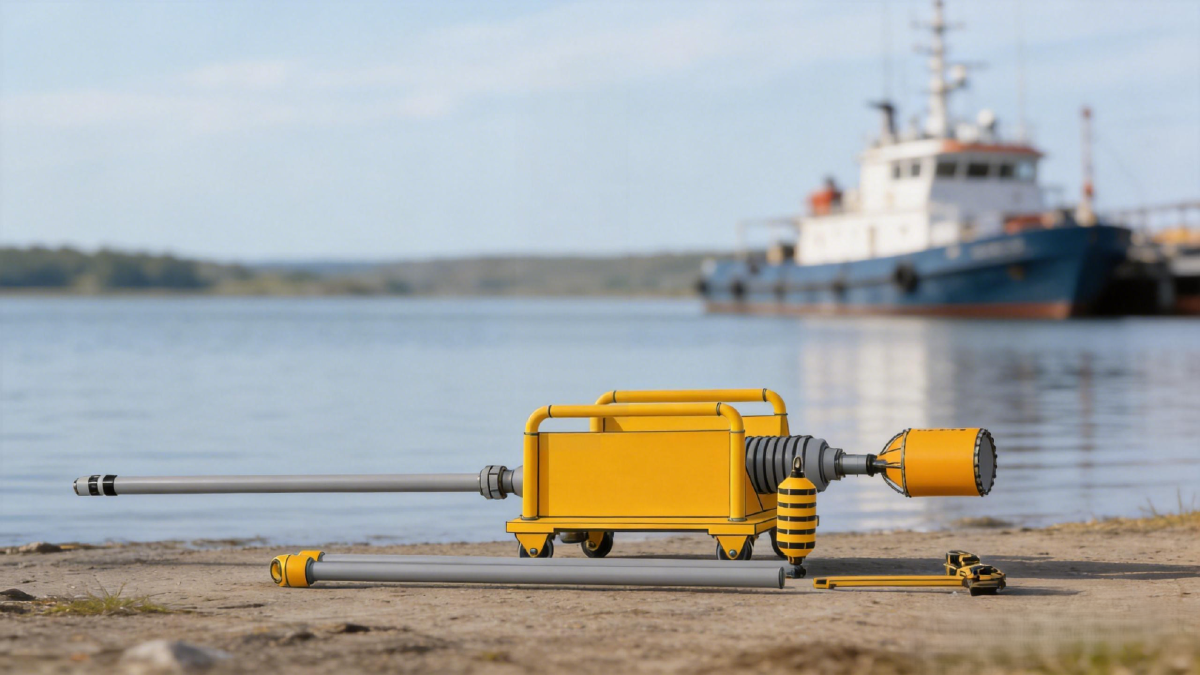

SAM-GPC-403 型重力活塞取样器，是在 SAM-GPC-402 型基础上发展起来的一种中型底质柱状取样设备。该设备整体呈流线型，冲击力大，取样长度可达 8 m，样品压缩扰动小，且操作简便，是近海中深层沉积物调查、近海岩土工程勘察、海岸工程等领域的主力取样装备。
产品特点#
SAM-GPC-403 重力活塞取样器具备以下四大核心特点：
整体流线型设计 · 冲击力大
- 采用流线型主体结构设计，可有效减小水下贯入阻力，显著提升沉积物贯入深度与采样效率
最长 8 m 取样长度 · 样品压缩扰动小
- 单套设备最长可一次性获取 8 m 长连续沉积物柱样，配合活塞保压工艺，样品压缩扰动小，层序保存完整，适用于绝大多数近海沉积物剖面调查需求
操作简便
- 设备由标准化部件拼接构成，现场拆装部署便捷，单人可完成部署及收纳，无需复杂训练即可上手
先进技术加持 · 安全可靠
- 采用目前国内外先进的活塞技术、单向球阀门技术、分离式刀口技术
- 借鉴 Benthos 公司的杠杆和防波浪释放器技术，使设备操作更加安全、可靠

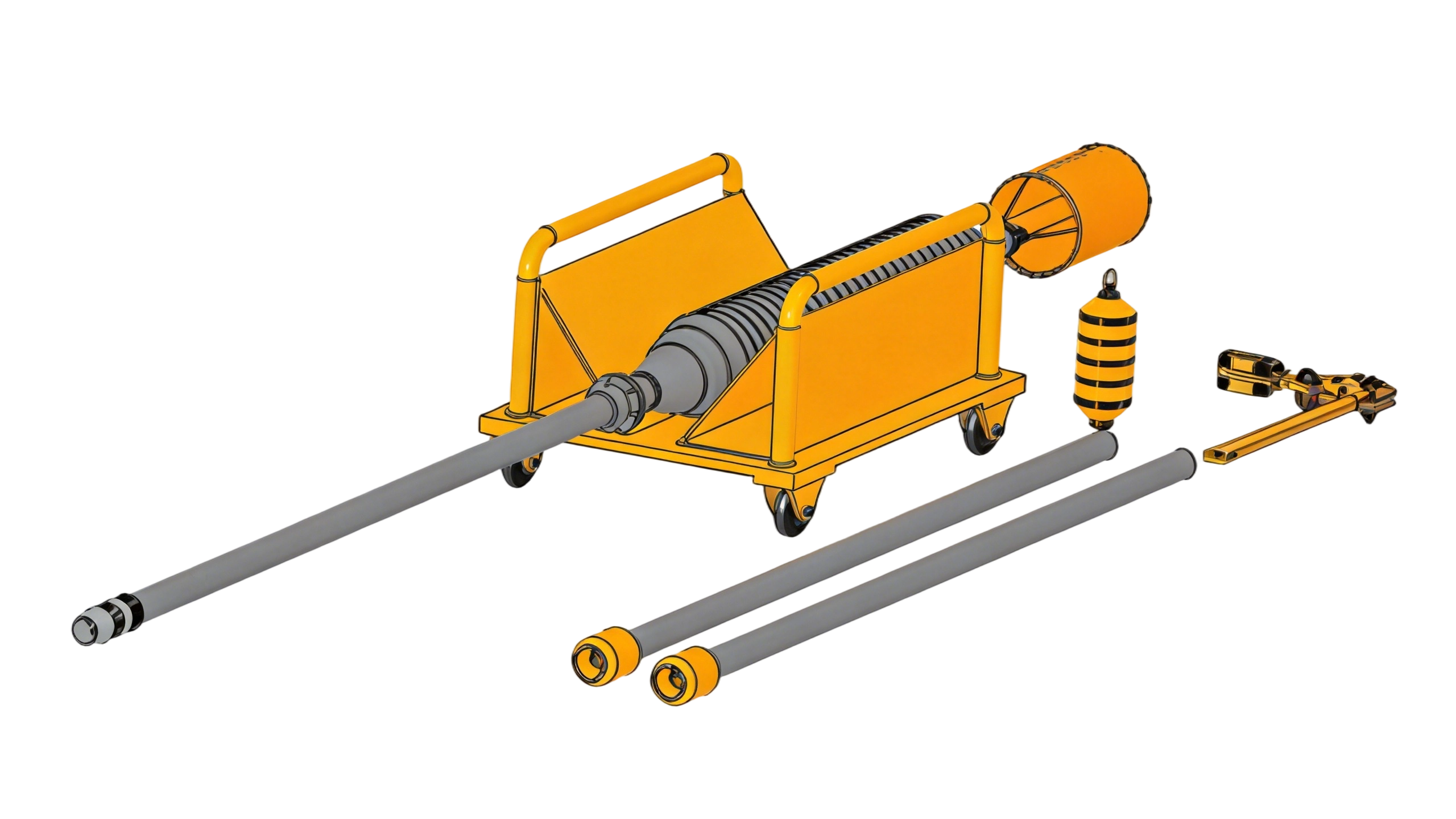

仪器结构组成#
| 序号 | 部件名称 | 说明 |
|---|---|---|
| 1 | 管头体 | 设备顶部连接头，实现释放杠杆机构配合，实现释放器对接结构 |
| 2 | 提管（含尾翼和配重铅块或铸铁块） | 无缝钢管提杆身，尾部附尾翼，可配铅块或铸铁块配重，可增减 |
| 3 | 连接法兰 | 各段提管/取样管之间法兰式连接，强度高，拆装方便 |
| 4 | 取样管 | 取样主体部件，内装取样衬管，样品直接存放于衬管内 |
| 5 | 刀口（活动花瓣式密封） | 底部刀口装置，活动花瓣式密封，有效防止泥样回收过程中泄漏脱落 |
| 6 | 样管连接器 | 多段取样衬管之间连接器，保证多段衬管拼接后对接对心度 |
| 7 | 重锤及附重锤 | 设备冲击贯入主要动力源，可根据实际底质增减配重 |
| 8 | 杠杆 | 配合释放器触发时的关键机械结构 |
| 9 | 活塞或单向球阀门 | 活塞或单向球阀门两种可配置方案，按底质情况选择使用 |
| 10 | 释放器 | 防波浪型释放器，可平稳于水面触发设备下冲 |
主要技术参数#
| 参数名称 | 参数规格 |
|---|---|
| 外形尺寸（总长） | 总长 12 m，最大直径（含尾翼）30 cm |
| 提管 | 无缝钢管，Φ 89 mm，σ =5.5 mm 或 6 mm，长度 3 m/段 |
| 取样衬管 | PVC 管（以市场标准件），Φ 75 mm，σ = 2.3 mm 或 2.5 mm |
| 样品直径 | Φ 70 mm |
| 取样管（标准长度） | 无缝钢管，Φ 89 mm，σ = 5.5 mm 或 6 mm，标准长度 9 m（单根 3 m，以专用接头连接，可按实际需要适当增减） |
| 仪器重量 | 最大为 1000 kg（可按实际情况适当增减配重） |
💡 适用底质条件：适用于粘土含量不小于 10% 的沉积物取样工作（所含纯砂等硬质底质单层厚度一般不超过 40 cm）；可满足水深大于 3 m 的河流、湖泊、水库、港口和海洋等各类水域取样需求。
应用领域#
- 海洋沉积物调查：近海/远洋常规沉积物采样，获取高保真正交柱样用于沉积学、层序地层研究
- 近海海底岩土工程勘察：海上风电基础、海底管线路由、人工岛等工程的前期详勘采样
- 海洋矿物调查：滨海砂矿、海砂资源调查取芯
- 地球化学调查：沉积物重金属、有机污染物纵向剖面调查采样
- 物探底质验证调查：浅层剖面仪、侧扫声呐等物探成果的底质实物验证
- 海岸工程、地质填图、水坝淤积调查：海岸工程淤积监测、区域地质填图采样、水库/湖泊水坝淤积厚度调查
样品保存优势：样品可保存在衬管中，用专用密封盖分段封存，而不必将其取出，以利于原状样的保存，室内分析和工程测试。
