产品简介#

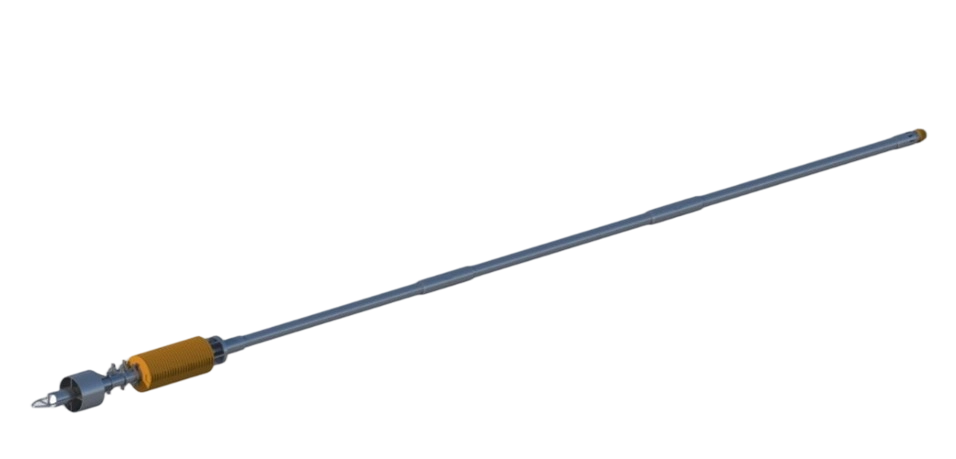

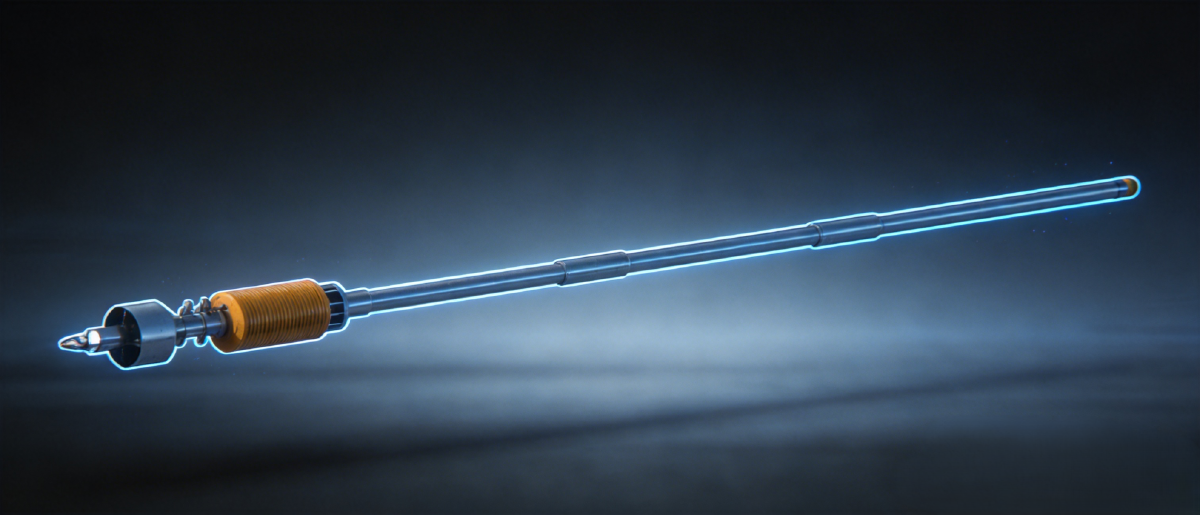

SAM-GC-9 重力柱状取样器是目前获取柱状轻扰动沉积物样品的最好设备方案之一。其特点是长柱状、扰动小、操作方便，适合泥质沉积物的取样；整机由提头、取样管、刀口三部分组成，依靠取样管上方重锤自由下落的冲力，使取样管冲入沉积物中进行柱状采样。
产品特点#
SAM-GC-9 重力柱状取样器具备以下六大核心特点：
密封方式：单向阀
- 采用单向阀结构密封，防止提升过程中管内柱状样品受水柱压差冲刷而流失，保证取芯完整率
贯入深度：9 m
- 依靠重锤自由下落冲力，配合 316 不锈钢刀口高硬度切削刃，在泥质/砂泥混合底床最大贯入深度可达 9 米，满足长柱状层序研究需求
设备总长：11.5 米（模块化组合）
- 结构包含：刀口 + 提头 + 取样管 + 管接 + 法兰 + 配重管，标准出厂配置总长约 11.5m，采用插销/法兰拼接形式，现场拆装转运便捷
自动切断泥样功能的双密封刀口
- 刀口处配备双密封结构（弹簧花瓣密封 + 活板密封），贯入到位后自动切断泥样并双向密封，可有效防止泥样回收过程中发生泄露、拉伸和层序扰动
样品直径：105 mm
- 标准取样管内径 Φ105mm（钢管 Φ146mm，壁厚 15mm），所取柱状样品直径统一、横截面均匀，便于实验室分样、切片与物理化学指标测试
设备材质：316 不锈钢
- 除冲击头（45 号钢淬火，硬度 45HRC）、弹簧花瓣外，其余主体部件全部采用 316 不锈钢材质，海水环境耐腐蚀性好、机械强度高、长期服役稳定
性能指标#
| 部件名称 | 核心参数 | 规格详情 |
|---|---|---|
| 配重管 | 最大配重装载容量 2.5 吨 材质：316 不锈钢 尺寸：管内径 146mm，壁厚 15mm，总长 2500mm 单重：102.8 kg | 用于装载重锤块，承受贯入冲击与提升拉力 |
| 配重块 | 材质：铸铁（带配重耳） 尺寸：外径 400mm，厚度 35mm 单重：40 kg / 块 | 出厂标配总重 1 吨（约 25 块配重块），可根据现场工况加减，最大满载 2.5 吨 |
| 取样管 | 材质：316 不锈钢 尺寸：钢管外径 Φ146mm，壁厚 15mm 长度：3000mm 和 6000mm 两根组成（插销式连接） 样品直径：Φ105mm | 长柱取样主体，插销式拼接，可按需求选配 3m/6m/9m 组合 |
| 切割头（刀口） | 冲击头材质：45 号钢淬火（硬度 45HRC） 刀口结构：伸缩式双密封刀口（弹簧花瓣 + 活板两个密封层） 其余材质：316 不锈钢 尺寸：长度 405mm 单重：26.5 kg | 贯入沉积物并双向密封，防止泥样回收泄露与层序扰动 |
| 承重头（提头） | 承重能力：10 吨 材质：316 不锈钢 尺寸：长度 490mm 单重：27.7 kg | 连接绞车钢缆并承受提升拉力，含万向转环防扭转 |
标准出厂配置清单#
- 配重管 × 1 个
- 取样管 × 1 组（3000mm + 6000mm 两根，插销式连接）
- 切割头（含双密封刀口）× 1 个
- 承重头（提头）× 1 个
- 配重块：出厂标配总重量 1 吨（单块 40kg，共约 25 块，可按现场工况追加至最大装载容量 2.5 吨）
适用场景#
- 沉积物调查与第四纪地质研究：海洋、湖泊、港湾泥质沉积物长柱状轻扰动取芯，用于沉积层序、年代学、古气候古环境等研究
- 工程地质勘察：海上风电基础、港口航道、跨海桥梁、海底管线路由等工程的前期详勘柱状取芯
- 物探验证调查：地震剖面、声呐探测、浅地层剖面的异常点位取芯验证，结合地球物理资料开展综合解译
- 科研教学与高校实验室：海洋地质、沉积学、地球化学等专业的教学实习与科研采样
- 与 DDC-Z-3 振动活塞互补选型：泥质沉积物长柱轻扰动用 SAM-GC-9 重力柱；硬底质/砂质/铁板砂/需要高频振动贯入的场景用 DDC-Z-3 振动活塞取样器，两者共同构成完整柱状取芯产品组合
