产品简介#

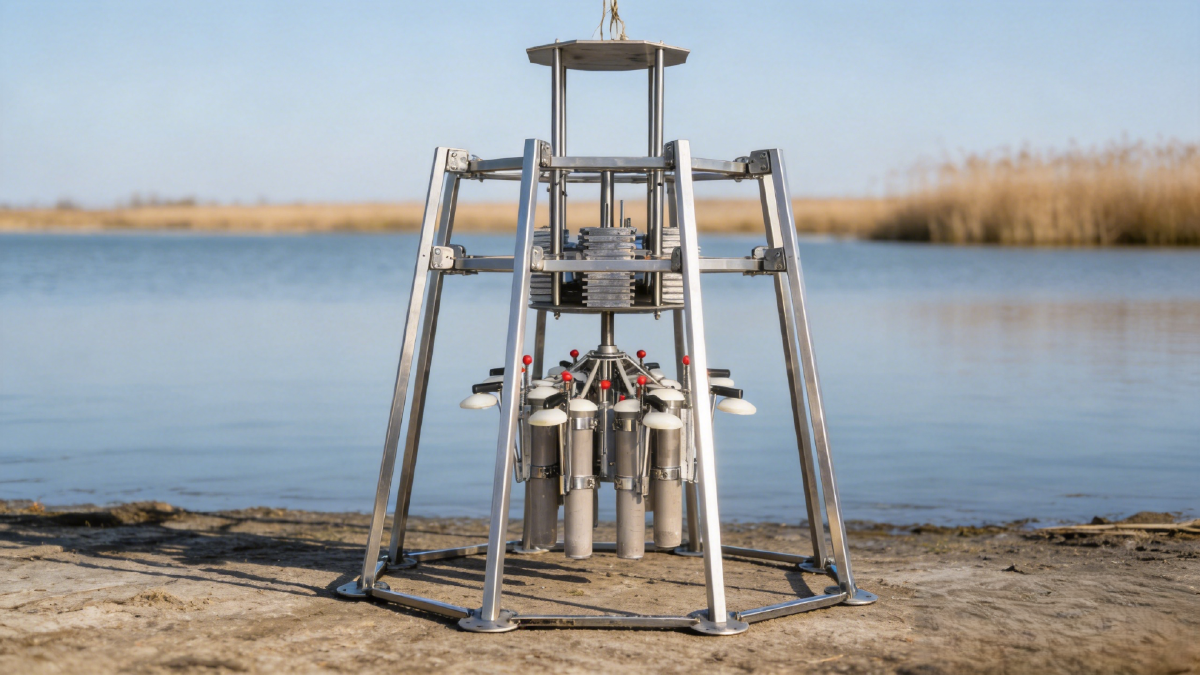

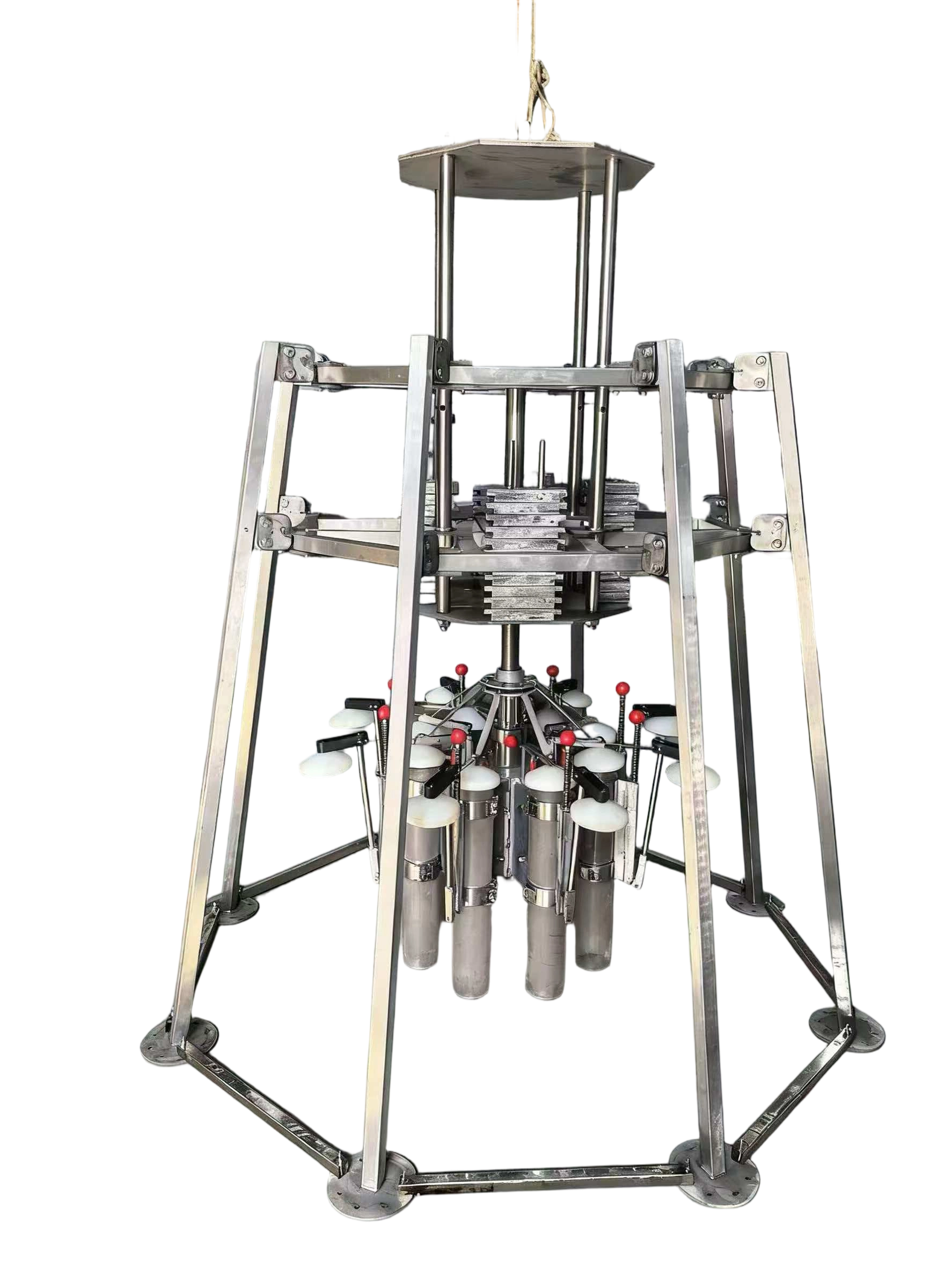

沉积物多管取样器 SAM-MUC-610 采用国内较为先进的滑道式结构设计，滑道式结构的最大优势是可以在不改变外框架的情况下，轻松扩展至 12 管取样。
SAM-MUC-610 最大使用水深可达 6000 米，能够在 5 级海况下正常作业。整体材料采用 316L 不锈钢，焊接工艺符合 J-STD-001 焊接标准及 CCS 焊接标准，标准配置 8 管四面对称分布（每组 2 根取样管），在必要时可扩展为 12 通道取样器，体积小操作空间大，人机交互良好；同时设计了防振动滑块，可有效抑制取样器提前释放造成取样失败情况的发生。
取样管采用聚碳酸酯透明管，直径 100 mm，长度 610 mm，标准取样深度 610 mm；也可按照实际采样要求定制取样管长度。
产品特点#
SAM-MUC-610 沉积物多管取样器具备以下六大核心特点：
滑道式结构 · 不换外框即可 8→12 管扩展
- 采用国内先进滑道式外框架，无需更换主体结构，即可在标准 8 管基础上扩展为 12 管多通道取样，灵活适配不同调查项目平行样数量需求。
全海深 6000m · 5 级海况稳定作业
- 最大工作水深覆盖全海深 6000 米，在 5 级海况条件下仍可稳定作业，满足绝大多数远洋科考、近海调查的海况窗口要求。
316L 不锈钢主体 · 双焊接标准工艺
- 设备主体采用 316L 不锈钢材质制造，焊接工艺同时符合 J-STD-001 标准及 CCS（中国船级社）焊接标准，结构强度高、耐海水腐蚀。
活塞缓冲静压取样 · 采集头易损件可快速更换
- 采用经典的活塞式缓冲静压取样原理，样品无压缩、扰动小、层序完整；采集头设计为易损件可独立拆卸更换，现场维护方便。
专用推样工具 · 螺母每转 1 周推样 2 mm 无极推样
- 分样配套专用推样工具，调节螺母每旋转一周精准推出样品 2 mm，可无极调速控制推样进度，便于沉积物分层、亚采样等实验室精细化操作。
防振动滑块 · 抑制提前释放确保取样成功
- 独特设计的防振动滑块机构，可有效抑制船舶摇摆、风浪晃动等振动引起的取样器提前释放，大幅提高一次取样成功率。
系统组成#
| 序号 | 子系统名称 | 核心说明 |
|---|---|---|
| 1 | 滑道式外框架系统 | 316L 不锈钢主体框架，符合 J-STD-001 + CCS 双焊接标准；标准 8 管四面对称分布（每组 2 根），不换框架可扩至 12 管；集成防振动滑块提前释放抑制机构 |
| 2 | 取样管系统 | 聚碳酸酯（PC）透明取样管，标准规格 Φ100mm × 610mm 长；最大取样长度 800mm；可按项目需求定制长度；透明管身可直接观察样品状态 |
| 3 | 采集头总成 | 活塞缓冲静压式采集头，保证样品无压缩、扰动小、层序保存完整；采集头为易损件可快速拆卸更换，现场维护方便 |
| 4 | 配重与释放抑制机构 | 总配重 300 kg 铅块共 20 块，可按需增减；防振动滑块抑制摇摆震动引起的提前释放；设备总重 ≤ 950 kg（含配重） |
| 5 | 推样工具配套 | 专用推样器，调节螺母每转 1 周精准推样 2 mm，无极推样分样；推样器结构简单易于维修，整机重量小于 5 kg，便于现场与实验室携带 |
主要技术参数#
标准型 vs 定制型对比#
| 参数名称 | SAM-MUC-610（标准型） | SAM-MUC-610（定制型） |
|---|---|---|
| 取样管数量 | 8 管，四面对称分布，每组 2 根取样管 | 必要时可扩展成 12 管 |
| 取样管尺寸 | 直径 100 mm，长度 610 mm | 直径 100 mm，长度：按需求定制 |
| 最大取样长度 | 800 mm | 按需求定制 |
| 取样管材质 | 聚碳酸酯（PC）透明管 | 聚碳酸酯（PC）透明管 |
| 取样器整体材质 | 316L 不锈钢 | 316L 不锈钢 |
| 取样器总重量 | 不大于 950 kg，其中配重铅块 300 kg（共 20 块） | 定制款重量较标准款重 |
| 取样器外观尺寸 | 长 1900 × 宽 1900 × 高 2000 mm | 长 1900 × 宽 1900 × 高度根据定制采样管长度确定 |
| 密封预紧力 | 大于 100 牛 | 大于 100 牛 |
工作环境条件#
| 项目 | 参数要求 |
|---|---|
| 最大工作水深 | 全海深（6000 m） |
| 海况条件 | 5 级海况作业 |
| 环境温度 | -30℃ ~ 55℃ |
| 相对湿度 | 30% ~ 95% |
| 振动要求 | 符合 HY016 的要求 |

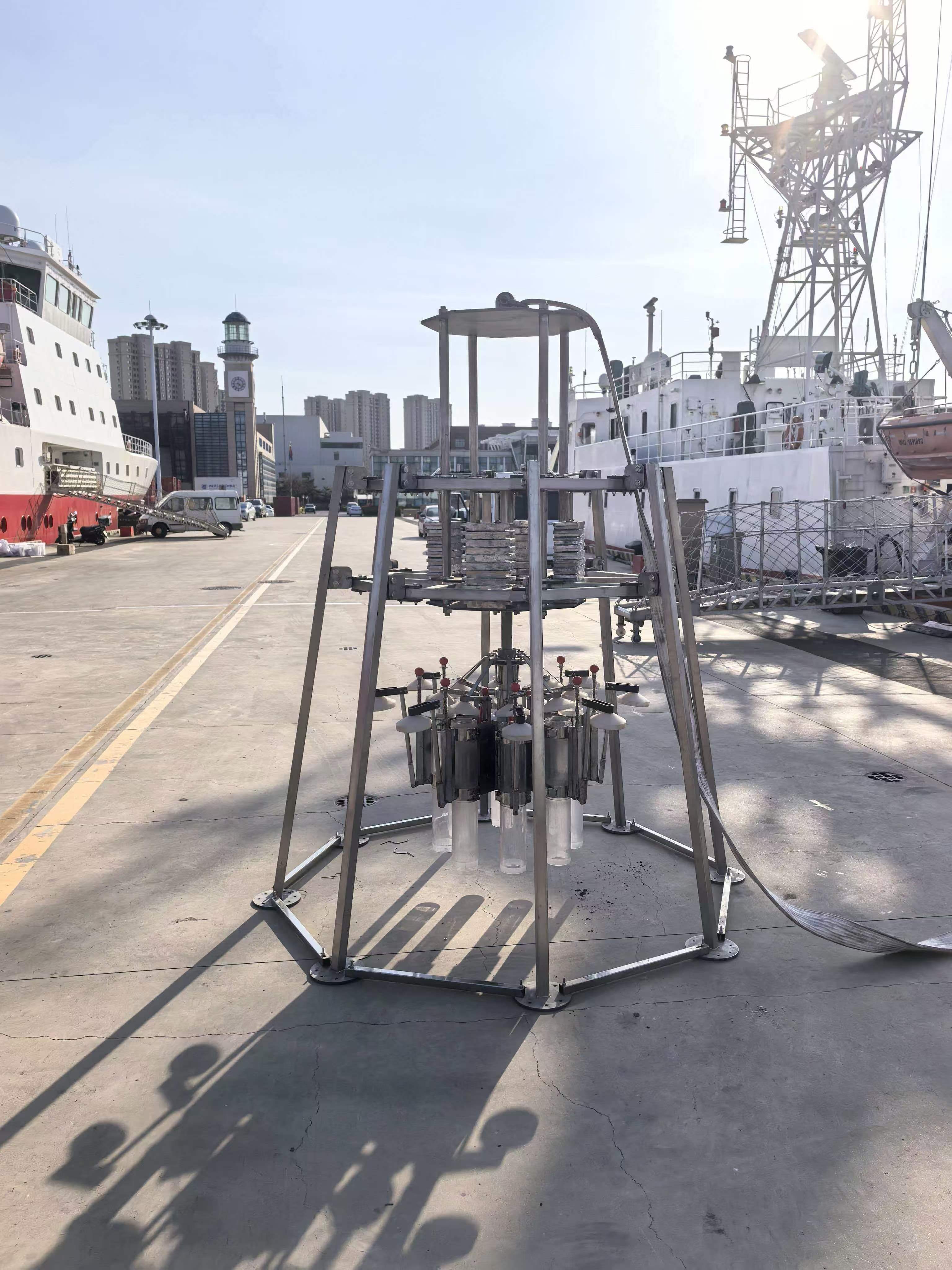

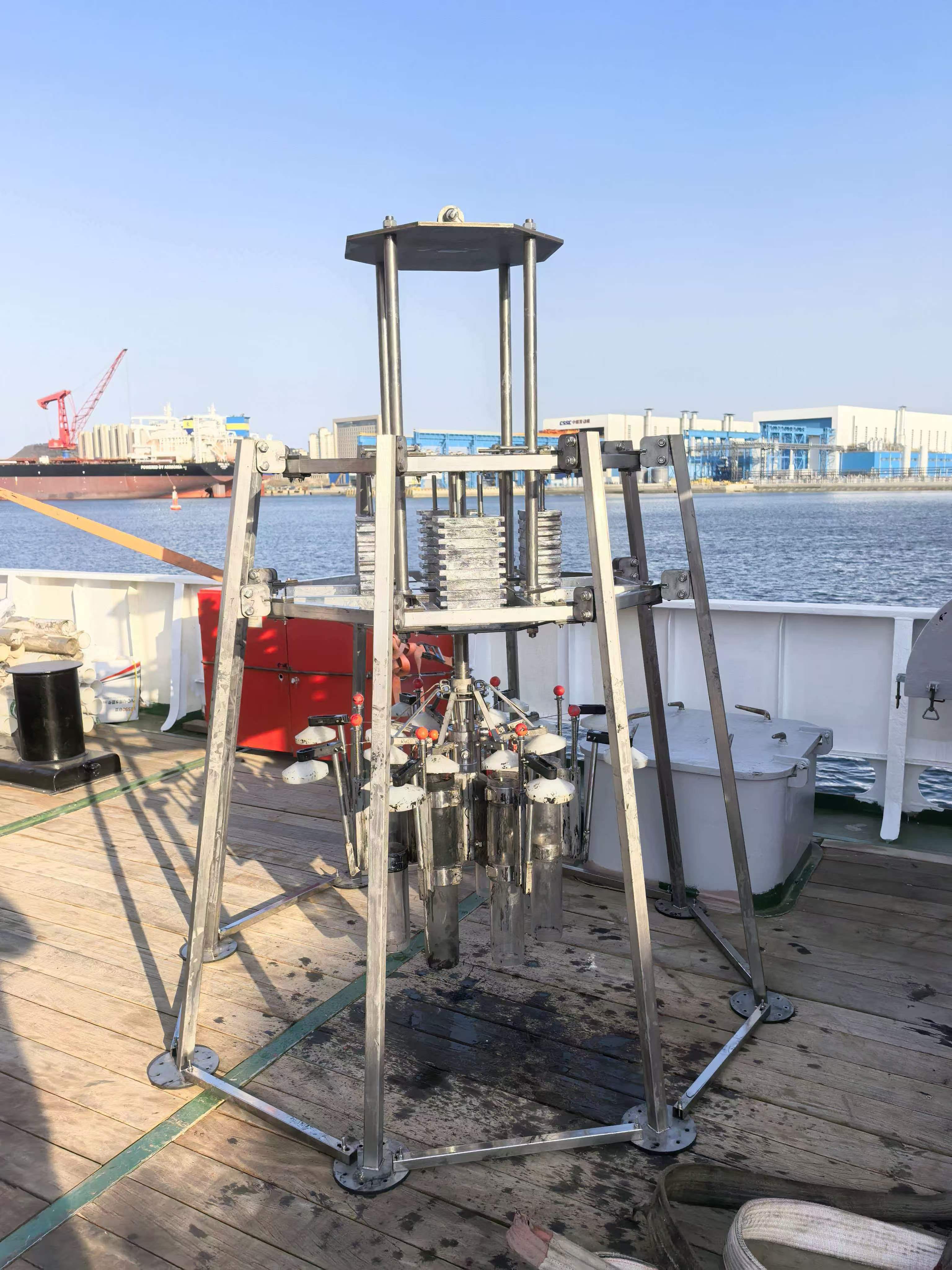

运输与部署优势#
💡 标准 8 管取样器的外观尺寸为 长 1900 × 宽 1900 × 高 2000 mm，完美适配 20 英尺标准集装箱海运，以及国内蓝牌货车（限宽 1900 mm）陆路运输，无需办理超宽运输手续，国内远距陆上部署方便快捷。
应用领域#
- 海洋沉积物调查：近海/远洋常规沉积物采样，一次获取 8~12 根平行柱样，为沉积学、地球化学、环境变化研究提供统计显著的平行样品
- 海洋环境监测与评估：海洋倾倒区、排污口、保护区、工程用海区的沉积物环境质量监测与趋势性评估
- 物探底质验证调查：浅层剖面仪、侧扫声呐、多波束等物探成果的底质实物样验证
- 区域地质填图采样：近海、海岸带区域地质填图工作的沉积物多管平行样采集
- 海岸工程淤积调查：港口航道、锚地、防波堤、人工岛周边淤积厚度调查与年度对比
样品保存与分样优势#
- 原状样密封封存：样品可直接保存在聚碳酸酯透明衬管中，使用专用密封盖分段封存，无需将样品从管中取出即可原样保存，避免转移过程中的扰动与污染
- 无极精准分样：配套专用推样工具（<5 kg 便携），调节螺母每旋转 1 周精准推出样品 2 mm，可无级控制分样厚度，便于实验室按层位精细化亚采样
- 透明管直接观察：聚碳酸酯透明取样管可在不破坏样品的前提下，直接目视观察沉积物颜色、层理、生物扰动、砾石含量等结构特征
